アボロンミルク工法

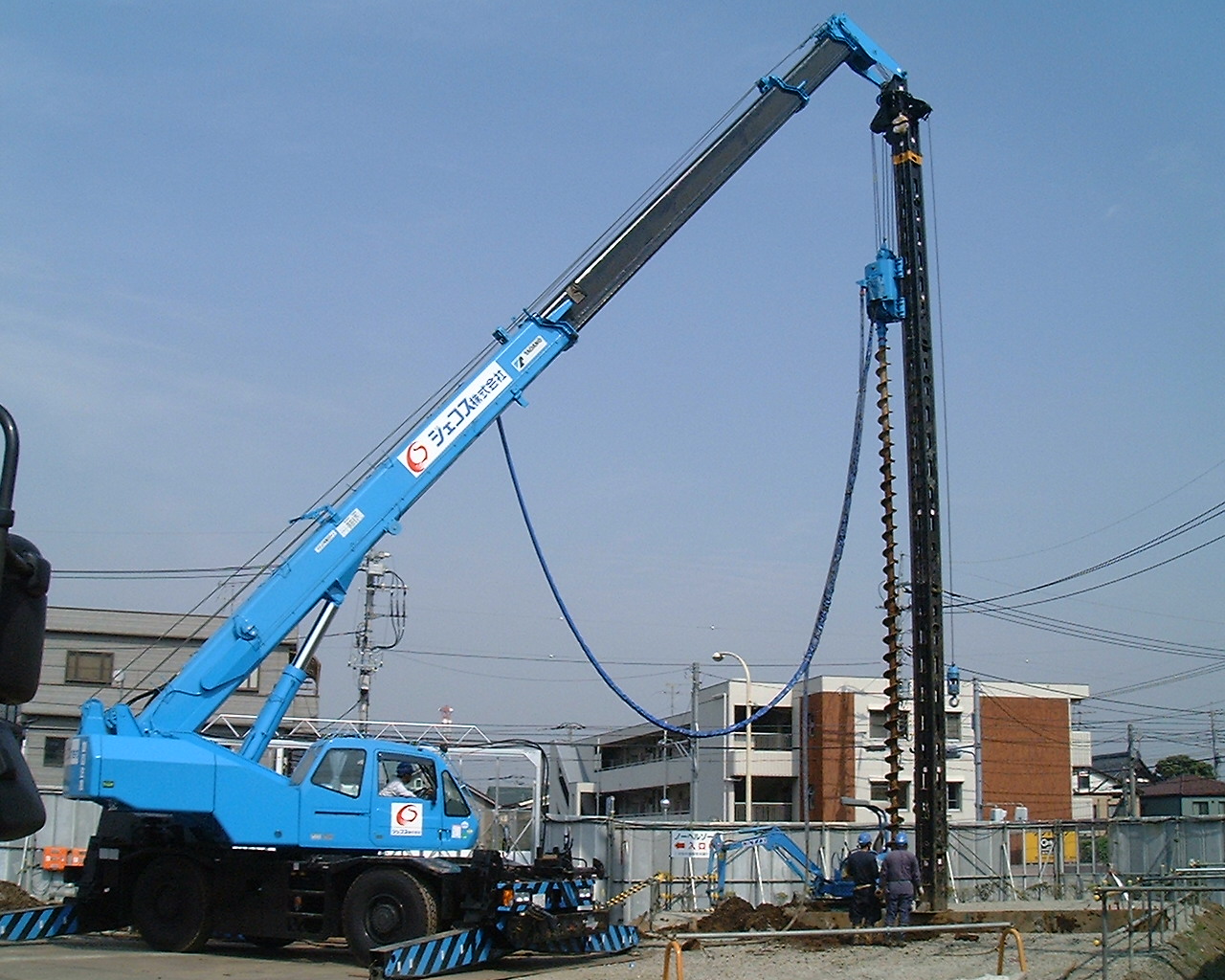

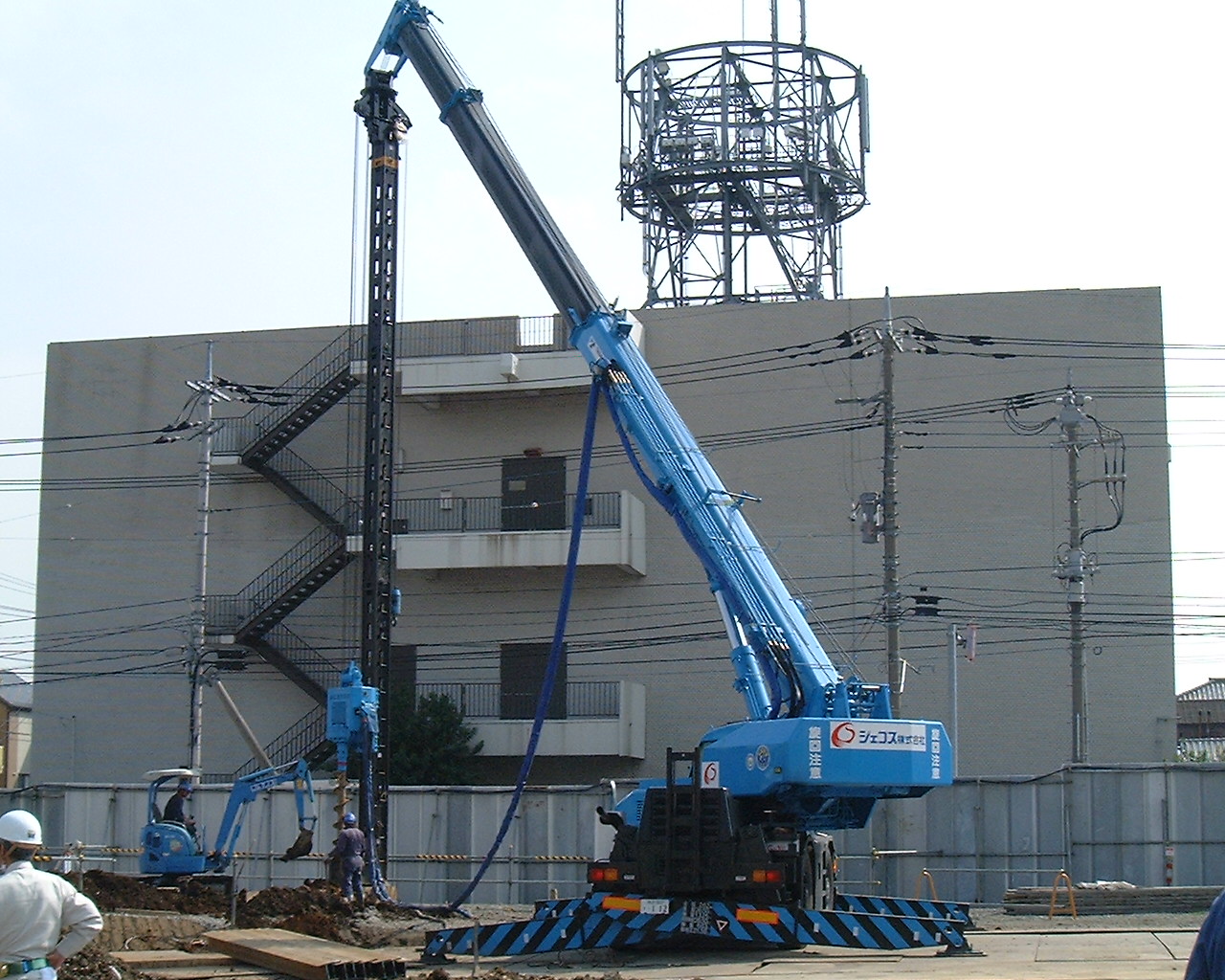

アボロンミルク工法は、ラフタークレーン又はクローラー式のクレーンのブーム先端に、懸垂式リーダーを取付けオーガースクリュー及びモンケンを装着した杭打機を使用する工法です。

仕様

主な杭打機仕様と施工範囲
機種名 削孔径
(mm)
運送方法 圧入機装着
16tラフタークレーン φ350~600 自走
25tラフタークレーン φ350~600 自走
50tラフタークレーン φ350~600 自走 ×
50tクローラークレーン φ350~600 低床トレーラー ×
75tクローラークレーン φ350~600 低床トレーラー ×

アボロン圧入工法

アボロン圧入工法とはリーダーの下部に油圧式の圧入機を装着し、H鋼を直接圧入する工法です。
H鋼の内フランジをチャッキングするため、敷地境界との離隔が少ない寸法での打設が可能です。

多滑車引抜工法

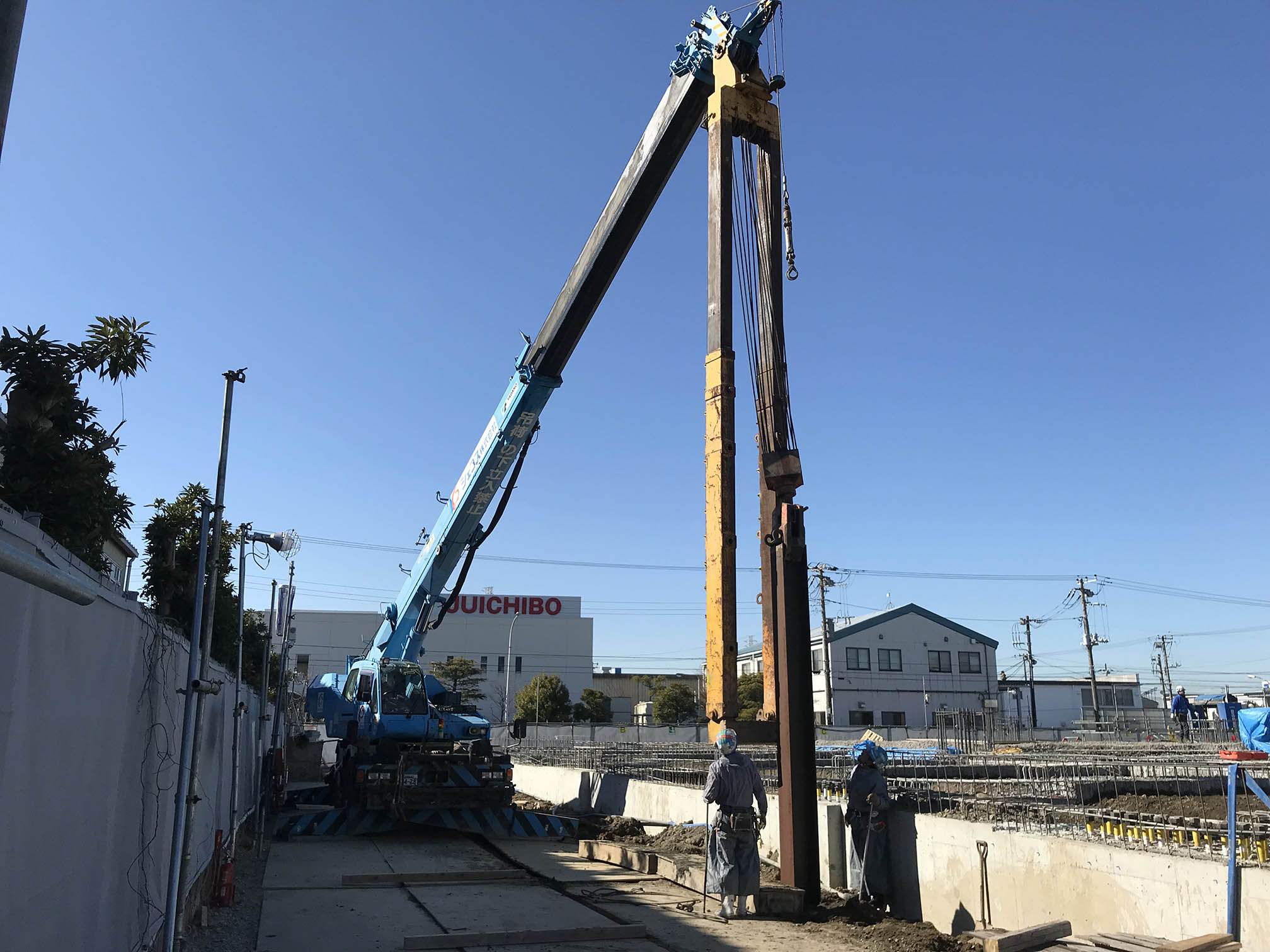

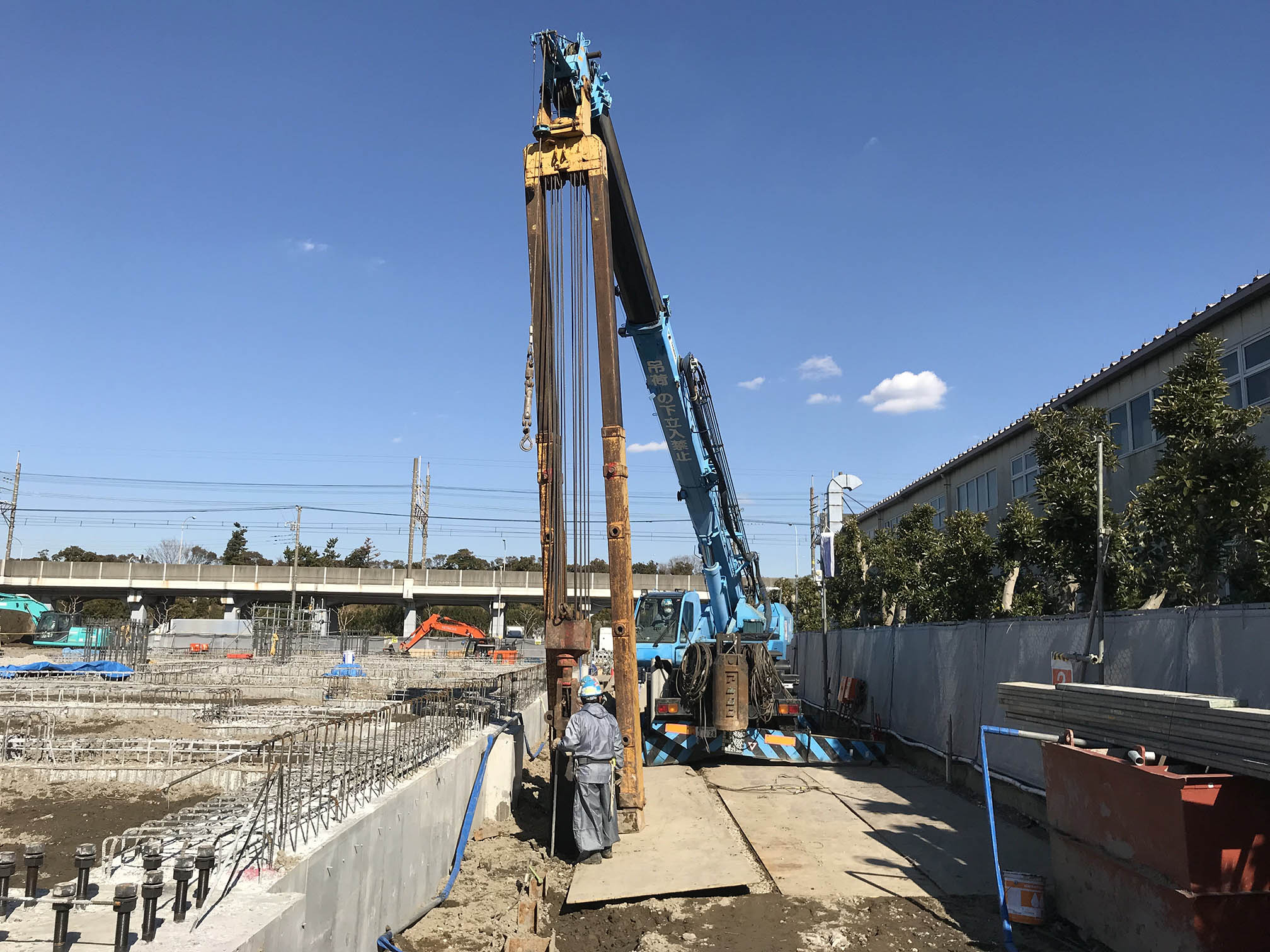

多滑車引抜工法は、アタッチメントに多滑車をセットし、クレーンのウインチワイヤーロープを多滑車で能力増大させ、反力を利用してH鋼、鋼矢板を引抜く工法です。
無振動、無騒音工法により周辺建物、躯体に影響を与えずに引き抜く事が可能です。

仕様

型式 アボロン NV-08A
全高 格納時 5.945ⅿ、伸長時 9.71m
全幅 1.15m
奥行 0.86m
本体重量 2.9t
引抜容量 144t
腰切長さ 7.0m
リーダー長さ 5.945-9.71
引抜速度 最大引抜時/1.83m/秒 最大速度/6.86m/秒
リーダー回転範囲 360°(実作業使用範囲90°)
リーダー 箱形2段回転方式
使用ワイヤーロープ 6*29(IWRC)C種
動力 ベースマシンウインチドラムのワイヤーロープを使用

ダウンザホール工法

ダウンザホール工法は、超硬ビットを先端に取り付けたパーカッションハンマーにエアーコンプレッサーでロットを通して空気を供給し、シリンダー内のピストン往復運動によりビット先端チップに打撃を与え、岩盤や転石等を粉砕する工法です。

仕様

主な杭打機仕様
機種名 削孔径
(mm)
削孔長
(mm)
搬入方法
25tラフタークレーン φ450~500 16.5 自走
35tラフタークレーン φ350~600 20.0 自走
50tラフタークレーン φ350~650 20.0 自走
50tクローラークレーン φ350~650 20.0 低床トレーラー
