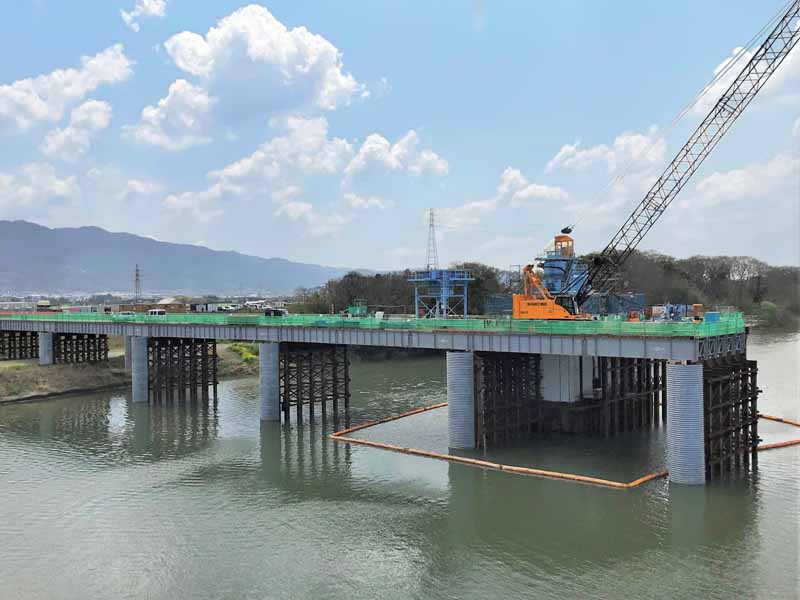

仮設橋梁「EGスパン®」は、道路橋、工事用、桟橋、応急橋、歩道橋など様々なニーズにお応えする上部工で、当社は下部工までワンパッケージで対応します

2023年度に、仮設橋梁の名称をPABRISからEGスパンに変更しております
「EGスパン®」は「EcoなGecossの橋の径間(スパン)」と「簡易(EG:イージー)に組立可能」の意味が込められており、(株)横河ブリッジが所有する「PABRIS®」と同等品です

EGスパン®の特長

  • 【幅広い用途】
    道路橋、工事用 桟橋、応急橋、歩道橋など様々なニーズに豊富なラインナップでお応えします
  • 【適用スパン】
    14~36mまで、橋長は2mピッチで対応可能です
  • 【荷 重 条 件 】
    A活荷重、B活荷重はもちろん、重機荷重にも対応します
  • 【迅速な施工】
    プレファブ形式のため工程短縮が可能です
  • 【高 強 度】
    道路橋示方書に準拠しており、本設橋梁と同等の性能を有しています
  • 【軽   量】
    上部工は鋼鈑桁形式で軽量のため現場でのハンドリングが容易です
  • 【覆 工 板】
    床版には業界最軽量の締結式覆工板Yデッキ(161kg/m2)が使用できます

EGスパン®の用途

橋梁架替え時の迂回路

工事用道路・桟橋

災害時の応急橋

歩道橋

他にも立坑の覆工桁やコンクリート橋の支保工、人工地盤など様々な用途でお使いいただけます

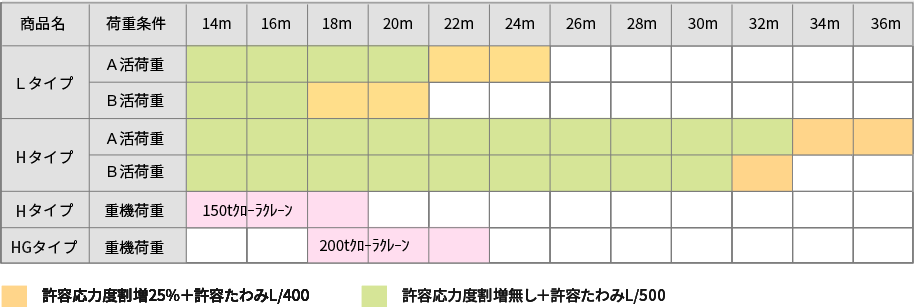

EGスパン®の適用範囲

EGスパン®の独自技術

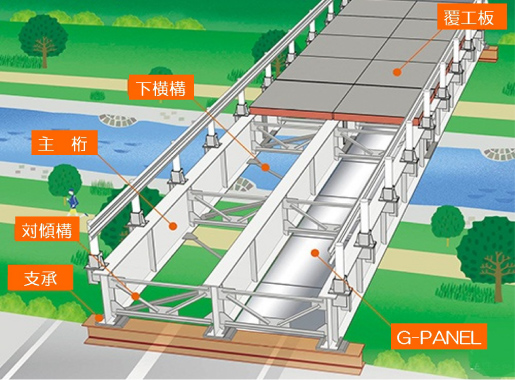

G-PANEL

横構、足場、落下防止板、点検通路の機能を兼ね備えたEGスパン専用の高機能オプションパーツです
落下対策が必要な跨線部、跨道部の仮橋にぜひお使い下さい

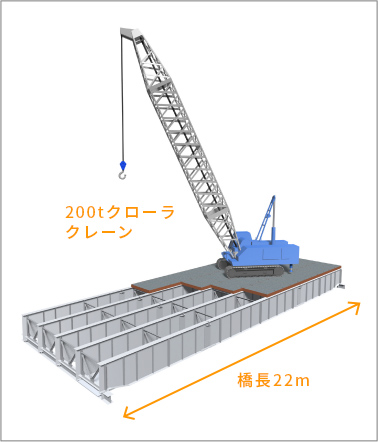

EGスパン-HGタイプ

仮橋の長スパン縦架設を実現するために開発されたEGスパンの新タイプ
橋長20m以上を確保できるため河積阻害の低減が可能で通年存置の可能性も高まります

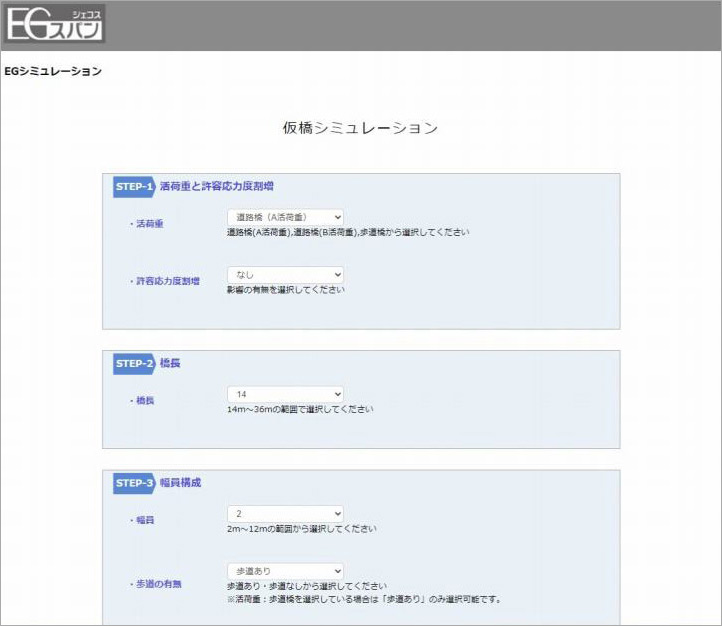

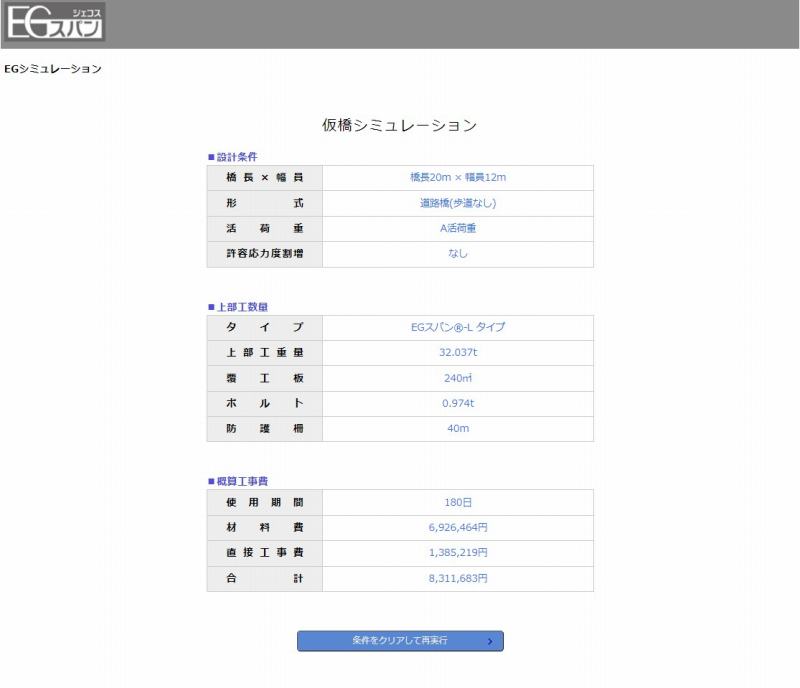

1st PLANNER

橋長、幅員、荷重などの条件を選択するだけで概算計算結果(数量、工事費、上部工反力)や一般図を簡単に入手できます。ぜひご活用下さい

1stPLANNERはこちら

概算計算書

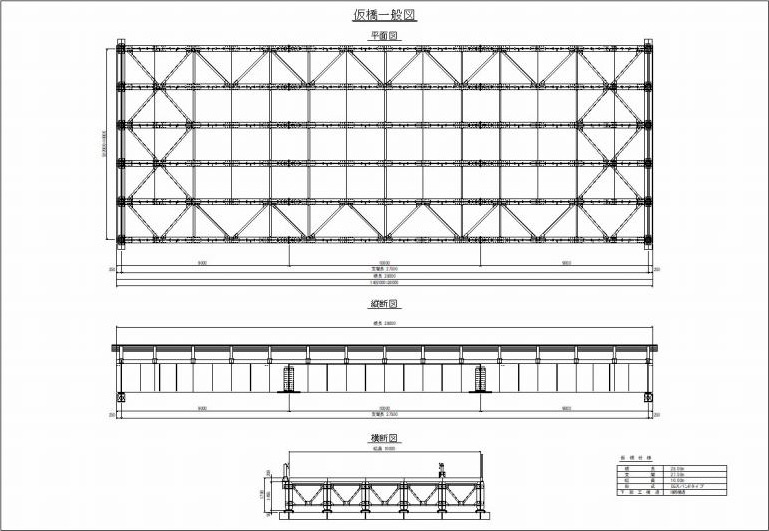

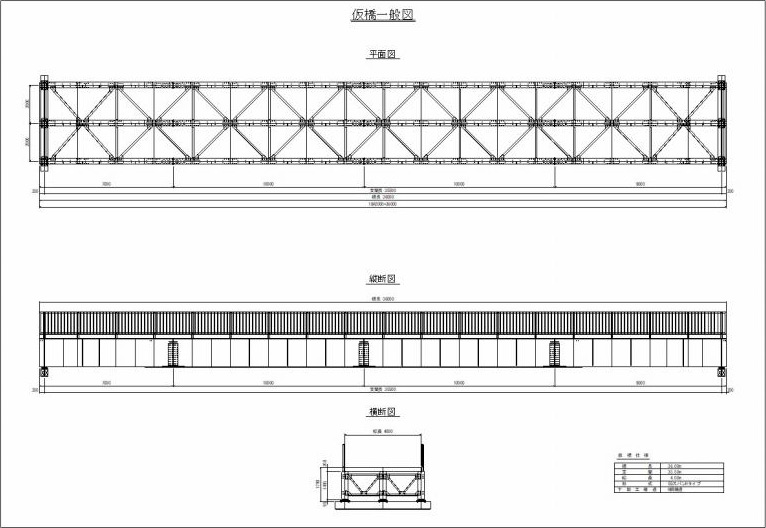

上部工一般図

下部工参考図

施工事例

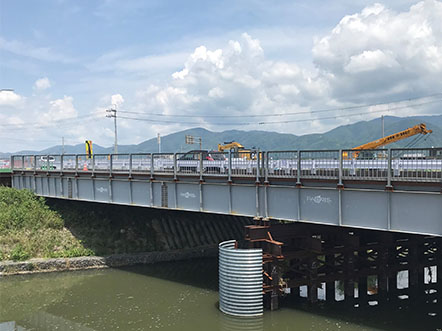

  • 迂回路仮橋

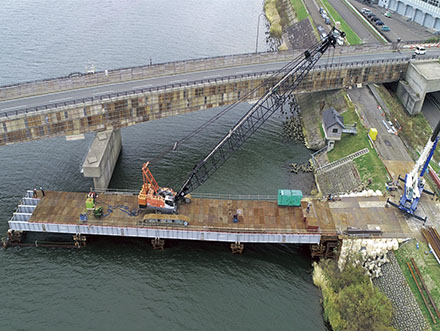

  • 工事用仮橋(重機作業対応例)

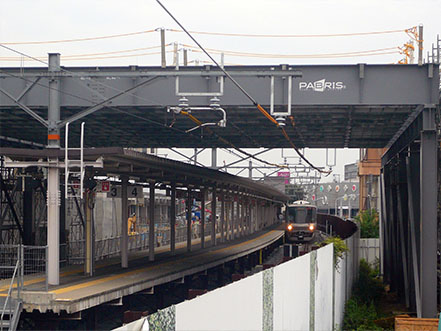

  • 軌道上工事用仮橋(G-PANEL使用例)

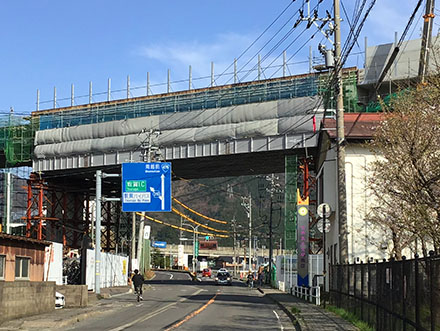

  • 道路上落下防護工(G-PANEL使用例)

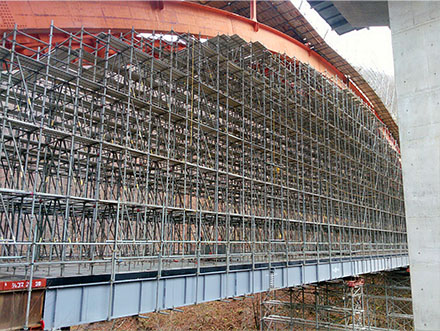

  • コンクリート橋施工時支保工

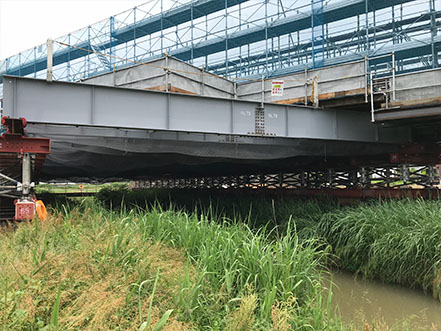

  • 鋼橋解体時支保工

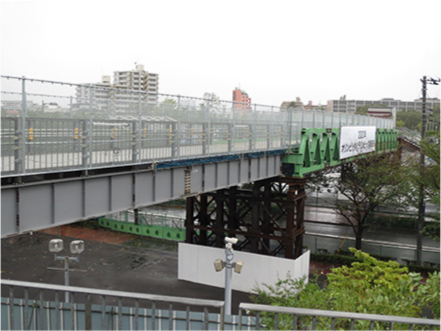

  • スポーツイベント用仮歩道橋

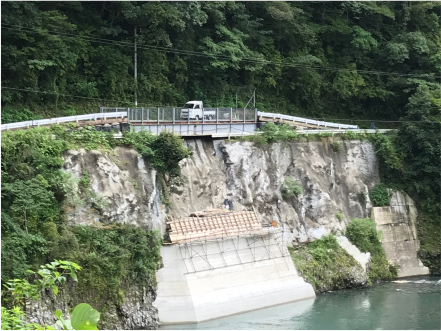

  • 災害用応急橋事例
