ライナー・コルゲート
ライナープレート
ライナープレートは、軽量で高強度、施工性にも優れており、様々な用途に使われています
掘削機械は小型軽量ですみ、運搬・据付けが容易、作業面積も少なくてすみます
周辺への影響が少なく、振動・騒音による近隣への影響を最小限にとどめることができます
山間部においては、斜面へのダメージを最小限にとどめ、地すべりを誘発しにくい工法です
円形立坑はC型ライナー(主にCP-6,8,10)を組み合わせて製作します
ライナープレート立坑では、セクション接続部が上下で重ならないよう、同径で構成の異なる「Aリング」と「Bリング」を交互に設置します
JFE建材 株式会社 製品
小判形立坑はライナープレートC形、J形、S形を組み合わせて用います
ライナープレート立坑では、セクション接続部が上下で重ならないよう、外形寸法が同じで構成の異なる「Aリング」と「Bリング」を交互に設置します
JFE建材 株式会社 製品
コーナーにライナープレートL形(PL-6)、直線部にライナープレートS形(主にSP-6,8,10)を用います
ライナープレート立坑では、セクション接続部が上下で重ならないよう、外形寸法が同じで構成の異なる「Aリング」と「Bリング」を交互に設置します
JFE建材 株式会社 製品
集水井は、地下水の排除を目的とした抑制工の一種で、覆工にはライナープレートが多く用いられます
ライナープレート集水井は大型重機を用いず、工期も短縮できるため最も多く用いられている工法です
JFE建材 株式会社 製品
Jスピードクリップは、ライナープレートのボルト接合に代わるクリップ式の接合金物です
ボルト接合に比べて組立時間の大幅な短縮になります
使用条件：クリップの再利用はできません
JFE建材 株式会社 製品
昇降設備

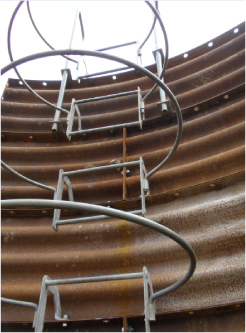

ライナープレート立坑用タラップは、ボルト穴を利用して簡単に設置できます
また手摺りや背当てガード、踊り場の組み合わせにより、現場に適した安全な作業環境を提供します
製品には亜鉛メッキを施しており耐久性にに優れています
| 品 名 | 重 量 |
|---|---|
| 簡易タラップ MTR250 |
3.7kg／個 |
| 背当てガード MSG700 |
2.3kg／個 |
| 突き出し手摺り MTT1500 |
4.8kg／本 |
| 踊り場 MODR |
15.9kg／個 |
| 踊り場手摺りガード MODR-SG |
9.9kg／個 |
コルゲート

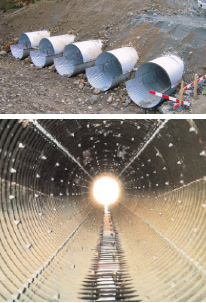

コルゲートは、軽量で高強度、耐久性に優れており、運搬も容易です

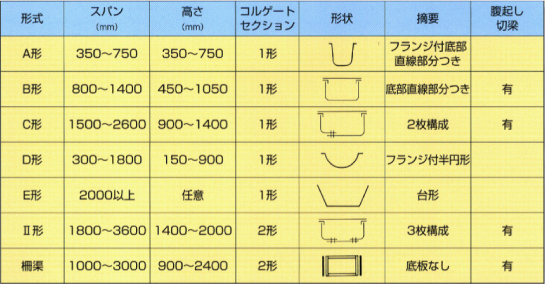

２種類の断面形状があり、用排水路、仮設水路、骨材ビンなどの用途に使われています

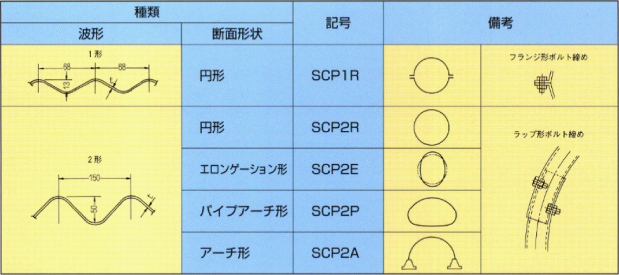

種類および記号(JIS G 3471)
コルゲートパイプは、完全な水密性を期待することはできませんが、ボルト接合部の重ね代にCPパッキングを使用することにより、水密性を高めることができます
さらにブチルゴムを積層したパッキングを使用するといっそう水密性を高めることができます
JFE建材 株式会社 製品
種類

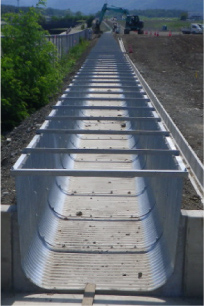

コルゲートフリュームは、完全な水密性を期待することはできませんが、ボルト接合部の重ね代にCPパッキングを使用することにより、水密性を高めることができます
さらにブチルゴムを積層したパッキングを使用するといっそう水密性を高めることができます
JFE建材 株式会社 製品
