PRODUCTS
山留材
（主部材ほか）
山留・構台・構成図
山留主材
主材
リース品
リース品
| 形式 | 断面寸法 (H)x(B)x(t1)x(t2) |
単位質量 (kg/m) |
|---|---|---|
| H-20 | H-200x200x8x12 | 55 |
| H-25 | H-250x250x9x14 | 80 |
| H-30 | H-300x300x10x15 | 100 |
| H-35 | H-350x350x12x19 | 150 |
| H-40 | H-400x400x13x21 | 200 |
| H-50N | H-500x500x25x25 | 300 |
| H-50 | H-502x475x25x25 | 300 |
※在庫状況は変動がございますのでお問い合わせください
※在庫状況は変動がございますのでお問い合わせください

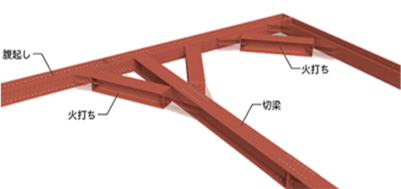

主材組み合わせ対応表
| 腹起し | 切梁 | 火打梁 |
|---|---|---|
| H-20 | H-20 | H-20 |
| H-25 | H-25 | H-25 |
| H-30 | H-25 | H-25 |
| H-30 | H-30 | |
| H-35 | H-25 | H-25 |
| H-30 | H-30 | |
| H-35 | H-35 | |
| H-40 | H-30 | H-30 |
| H-35 | H-35 | |
| H-40 | H-40 |
※コーナーの火打梁は腹起しの形状に合わせる
山留部材
サイズ表
| 品種 | H-20 | H-25 | H-30 | H-35 | H-40 | H-50N | H-50 | カタログ | |
|---|---|---|---|---|---|---|---|---|---|
| 山留主材 1.0m～7.0m ＠0.5m （※50サイズは＠1.0m） |
○ | ○ | ○ | ○ | ○ | ○ | ○ |
|
|
| 山留主材 7.5m以上 | ※お問い合わせください | ||||||||
| 山留部材(Ａ) リース品 |
調整材 0.1m |
○ | ○ | ○ | ○ | ○ |
|
||
| 調整材 0.2m | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
| 調整材 0.3m | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
| 調整材 0.4m | ○ | ○ | ○ | ○ | ○ | ||||
| 調整材 0.5m | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
カバープレート |
○ | ○ | ○ | ○ |
|
||||
| カバープレート （腹起用） |
○ | ○ | ○ | ||||||
| カバープレート （切梁用） |
○ | ○ | ○ | ||||||
台形プレート ※部は販売対応 |
○ | ○ | ○ | ○ | ※ | ※ | |||
火打受ピース45° |
○ | ○ | ○ | ○ | ○ | ○ |
|
||
火打受ピース30° |
○ | ○ | ○ | ○ | ○ |
|
|||
火打受ピース60° |
○ | ○ | ○ | ○ | |||||
火打受ボックス |
○ | ○ | ○ | ○ |
|
||||
自在角度ピース |
○ | ○ | ○ | ○ | ○ | ○ | |||
ピボットピース |
○ | ○ |
|
||||||
斜梁ピース |
○ | ||||||||
火打ピース |
○ | ○ | ○ | ○ | ○ |
|
|||
隅部 フラットピース |
○ | ○ | ○ | ||||||
隅部ピース |
○ | ○ | ○ | ○ | ○ |
|
|||
コーナーピース |
○ | ○ | |||||||
フラットピース |
○ | ○ | ○ | ○ | ○ | ||||
ジャッキ ボックス |
○ | ○ | ○ | ○ | ○ |
|
|||
腹起補強金物 |
○ | ○ | ○ | ○ | |||||
| 山留部材(Ｂ) 販売品 |
交叉部ピース |
○ | ○ | ○ | ○ |
|
|||
交叉部 ロングボルト |
○ | ○ | ○ | ○ | ○ | ||||
締付用Uボルト |
○ | ○ | ○ | ○ | ○ | ○ | |||
ジャッキカバー アングル |
○ | ||||||||
スティフナー |
○ | ○ | ○ |
|
|||||
ブラケット |
○ | ○ | ○ |
|
|||||
| ブラケット横 ダブル用 |
○ | ○ | |||||||
方杖 |
○ | ||||||||
| ジャッキ リース品 |
キリンジャッキ |
○ | ○ | ○ | ○ |
|
|||
ユニバーサル ジャッキ |
○ | ○ | ○ | ○ | ○ | ○ | ○ |
|
|
プレロード ジャッキ |
○ | ○ | ○ | ○ | ○ | ○ |
|
||
| 土圧計付プレ ロードジャッキ |
○ | ○ | ○ | ○ | ○ | ○ | |||
ニューキリン ジャッキ |
○ | ○ | ○ | ||||||
| 土圧計付ニュー キリンジャッキ |
○ | ○ | ○ | ||||||
腹起補強材 ジャッキタイプ |
○ | ○ | ○ | ○ | ○ | ○ | ○ |
|
|
ボルト ※販売品 |
各サイズ対応可能 |
|
|||||||
その他サイズはお問い合わせください
