H鋼ガードレール・その他
H鋼ガードレール
リース品
| 商品名 | 仕様 | 単位重量 （kg/基） |
寸法 (mm) |
高さ (mm) |
|---|---|---|---|---|
| 5.0mタイプ | H鋼式ガードレール5.0ｍ B種（ビーム板厚3.2mm） |
603 | 幅300ｘ長さ5000 | 775 |
| 3.0mタイプ | 山留材式ガードレール3.0ｍ B種（ビーム板厚3.2mm） |
379 | 幅300ｘ長さ3000 | 775 |
5mタイプ 積載数
| 商品名 | 15ｔ平車 | 15ｔユニック車 | 7ｔユニック車 | 4ｔユニック車 |
|---|---|---|---|---|
| 5.0ｍタイプ積載数 | 12基 | 6基 | 6基 | 4基 |
※在庫状況は変動がございますのでお問い合わせください
ブルマン
仕様・寸法図
狭締金具(ブルマン)仕様(単位：mm)
| 形式 | はさみ代範囲 | 自重 (ボルト含む) |
材質 | 各部寸法 | ソケット | 使用ボルト | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | ||||||
| C40 | 8-32 | 1.2㎏ | 鍛造品 S45C |
71 | 100 | 38 | 48 | 31 | 22 | 19 | ① |
| C50 | 12-45 | 3.4㎏ | 鍛造品 S45C |
105 | 144 | 50 | 56 | 37 | 35 | 41 | ② |
| C60 | 12-55 | 3.6㎏ | 鍛造品 S45C |
106 | 156 | 62 | 57 | 37 | 35 | 41 | ② |
| C70 | 28-64 | 6.6㎏ | 鍛造品 S45C |
170 | 204 | 70 | 100 | 80 | 35 | 41 | ② |
| C90 | 50-84 | 7.2㎏ | 鍛造品 S45C |
170 | 230 | 90 | 90 | 70 | 35 | 41 | ② |
| C110 | 75-104 | 8.6㎏ | 鍛造品 S45C |
180 | 250 | 110 | 90 | 70 | 35 | 41 | ② |
| LA(Ⅱ) | H300-400 | 4.8㎏ | 鍛造品 S45C |
115 | 156 | 37 | 50 | 25 | 35 | 41 | ② ③ |
| NT(Ⅲ) | H300-400 | 7.0㎏ | SS400 ・S35C |
200 | 230 | 30 | 68 | 12 | 80 | 41 | ③ |
| G | L100×100×10まで | 9.2㎏ | 鍛造品 S45C |
185 | 290 | 150 | 50 | 40 | 85 | 41 | ④ |

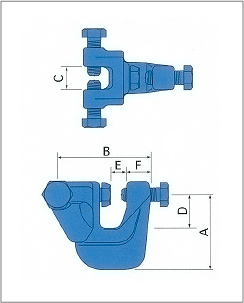

C40・50・60・70・90型
C110・130型
LA(Ⅱ)型

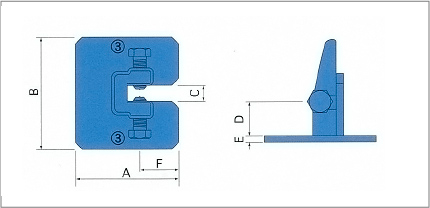

NT(Ⅲ)型
G型
ブルマンボルト(単位：mm)
| ボルト径 | 各部寸法 | 適用形式 | 重量 （1ヶ） |
ボルト 番号 |
||
|---|---|---|---|---|---|---|
| A | B | C | ||||
| M16 | 10 | 40 | 19 | C40型 | 80g | ① |
| M24 | 15 | 65 | 41 | C50～130型 LA型 |
340g | ② |
| M24 | 15 | 45 | 41 | NT型 LA型 |
300g | ③ |
| M24 | 15 | 80 | 41 | G型 | 400g | ④ |
試験
使用耐力一覧
| 型式 | 使用耐力p(tf) | 締付けトルク(kgf・cm) |
|---|---|---|
| C40 | 3.0 | 1,200 |
| C50 | 8.0 | 3,000 |
| C60 | 8.0 | 3,000 |
| C70 | 8.0 | 3,000 |
| C90 | 8.0 | 3,000 |
| C110 | 3.0 | 3,000 |
| C130 | 3.0 | 3,000 |
| G | 7.0 | 3,000 |
| LA | 12.0 | 3,000 |
| NT | 10.0 | 3,000 |
狭締力試験
試験方法

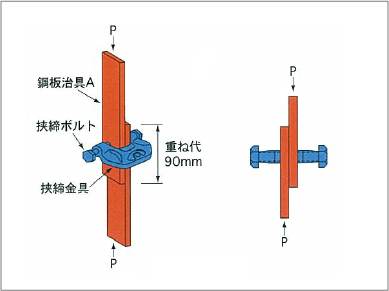

下図に示すように、鋼鈑治具Aを2枚狭締し試験機に取付け、引張荷重をかけ、荷重が、6,000kgf［58,800N］の時の鋼鈑治具どうしの滑り量及び荷重の最大値を測定します
なお当該試験における狭締ボルトは油を塗布した状態で、締め付けトルク3,000kgf-cm［29,400N-cm］で片締めするものとします
2枚狭締タイプ

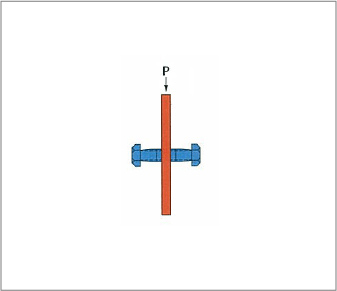

1枚狭締タイプ

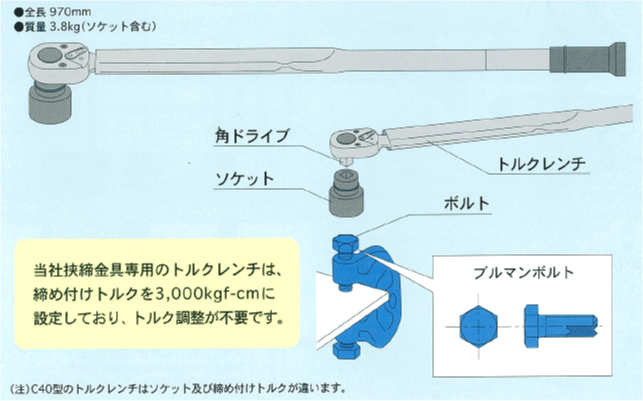

トルクレンチ
使用例

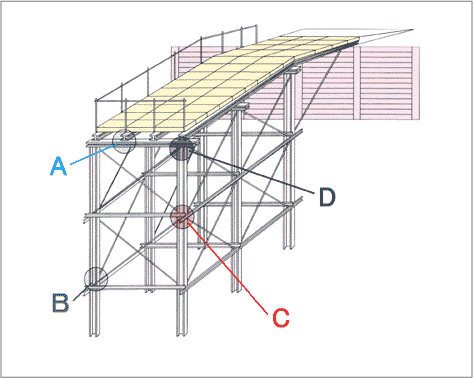

作業構台システム治具使用例
A：大引材と根太材の締結方法
基本的には4個で締結します
B：ブレス材(アングルの締結方法)
フランジ方向の取付はC型で締結します
C：水平継材(チャンネル)の締結方法
チャンネルを仮受するネコ等は不要です
杭の方向が少々不揃いでも容易に締結できます
ブレス材(アングル)のフランジ方向の取付にも
D：杭頭での大引材(下桁)の締結方法
大引と支持杭の接合部はNT型とC型で接合します
トッププレートは不要です
裏込め
特長
建設作業所場から産廃を発生させないため、樹脂製品を使用しません
R付楔式構造であるため、全ての取付条件に容易に対応できます
全部材アルミ合金製のため、軽量で作業しやすいです
工事終了後完全回収・完全リサイクルできます
許容荷重 60t・f
強度試験
考察
- 1.試験荷重Max200t・f以上(試験機Max荷重上限値)
- 2.試験中及び終了後検査で正常である
- 3.試験値(P～δ値)は比例的関係にある
- 4.試験値から許容荷重は、安全率=2以上である
